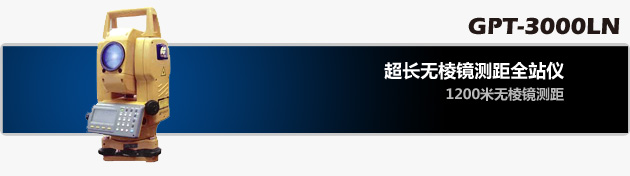

拓普康GPT-3002LN全站仪
拓普康GPT-3002LN全站仪
联系人:徐先生 联系地址:武汉市中南一路 手机:13908653458 专业测量网站:www.tn17.com.cn
可灵活应用在城市测量、森林测量、采石场测量采矿、事故勘查等。 可满足有特殊要求的无棱镜测量作业,其中,GPT-3000LN无棱镜超长测距模式测程长达1200m。 内置强大的道路测设软件,操作简捷。 最安全的1级激光 拓普康独特的小型光学系统脉冲激光技术使得GPT-3000LN系列在无棱镜模式下仅使用1级激光。 双光学系统 根据野外应用地需要,仅需要简单地一键操作即可切换有/无棱镜模式的测量。 内装TopSURV软件的数据采集器FC-1000(选配件)。 FC-2000的TopSURV软件可以扩展GPT-3000LN的使用功能。
GPT-3000LN技术参数 |
仪器型号 |
GPT-3002LN |
GPT-3005LN |
角度测量 |
精度* |
2″ |
5″ |
方法 |
绝对法读数 |
最小显示 |
1″ / 5″ |
补偿方式 |
双轴补偿/液体式 |
补偿范围 |
±3′ |
补偿精度 |
1″ |
望远镜 |
长度 |
150mm |
放大倍率(×) |
30× 正像 |
最小视距 |
1.3m |
有棱镜距离测量 |
测程*** |
单棱镜:3,000m;叁棱镜:4000m |
精度 |
±(2mm+2ppm×D**) m.s.e. |
最小显示 |
0.0002m/0.001m |
无棱镜距离测量 |
|
无棱镜模式 |
无棱镜超长模式 |
测程(柯达白)*** |
1.5m - 250m |
5.0m - 1200m |
精度 |
±5mm |
±(10mm+10ppm×D**) |
测距时间 |
精测模式 |
约1.2 秒(首次3 秒) |
粗测模式 |
约0.5 秒(首次2.5 秒) |
跟踪模式 |
约0.3 秒(首次2.5 秒) |
其他 |
显示器 |
双面160×64 点阵图形 LCD 含背光,中文显示 |
键盘 |
双面24 个功能键 |
内存(SDRAM) |
24000 组坐标或观测数据(2MB) |
激光级别 |
1 级,用于测距 |
|
2 级,用于激光指向 |
圆水准器灵敏度 |
10′ /2mm |
长水准器灵敏度 |
30″ /2mm |
通讯端口 |
串口:RS-232C(6 针) ,最大波特率38400bps |
物理指标 |
仪器重量(含电池) |
5.3kg |
仪器箱重量 |
3.4kg |
仪器高度 |
176mm |
尺寸 |
336mm(高)×184mm(宽)×172mm(长) |
环境 |
IP66(基于IEC60529 标准) |
工作温度 |
-20°C to +50°C |
电源 |
内置电池 |
两块2700 毫安时镍氢电池 |
充电器 |
快速充电器 |
连续测距测角时间 |
约4.2小时(单块电池) |
连续测角时间 |
约45小时(单块电 池) |
|
*基于DIN18723标准 **距离观测值(mm) |
***观测条件:薄雾,能见度约20km,中等阳光,稍有热闪烁 |
注意:为使本仪器能够获得最佳测量效果,请在使用前务必详细阅读说明书。 |
|
