广州中海达VNet6专业GNSS参考站接收机(CORS)

　

商品简介



VNet6

国内第一款专业GNSS参考站接收机

比肩国际  改变中国CORS建设格局



商品详细说明

基于Linux操作系统的设计

基于嵌入式Linux操作系统内核，是真正的多用户、多任务、多平台操作系统。系统稳定性强，管理功能、网络功能强大。使用嵌入式微处理器设计，体积小、功耗低、发热量少， 适合长时间无人值守连续工作的需求。



支持所有GNSS信号接收

72个并行接收通道，可以最大限度地跟踪和观测所有可见GNSS卫星信号，包括现有的 GPS和GLONASS卫星信号及尚在部署中的GPS L2C信号、未来的GPS L5和GALILEO 卫星信号。可以获得比单独使用GPS多将近一倍的卫星，从而提高测量精度和实时RTK测量的性能。



20Hz的数据更新率

支持数据更新率高达20Hz，同时保持最佳观测质量和观测值的独立性；耗电量低，仅4.6 W功耗。



多任务同时运行



VNet6具有同时执行多项任务操作的能力。VNet6在连续跟踪及记录卫星数据时，可同时供操作员下载内存的数据文件，还可同时计算及发布不同形式的RTK或RTD数据，并且不会产生任何数据中断及遗失。





六种数据传输模式

通过UHF无线电台、数据专线Modem、宽带接口、Fax Modem、TCP/IP、内置GSM/CDMA无线通信功能、可利用互联网、内联网或无线网络等多种通信方式来进行数据传输和广播差分数据。



海量数据存储、数据下载、数据流传输



内置1GB的高性能储存器并可支持4GB大容量工业级SD数据存储卡；1GB存储器可储存5秒采样率9个月的双频GPS数据，加上4GB的SD存储卡，则可存储约3年的双频GNSS数据。数据以文件方式存储，可供本机复制下载或远程网页下载；并有循环存储功能。



高精度测量技术



VNet6采用性能卓越的测量引擎，测量数据具有最高等级的质量保证，在长基线、长时间观测的条件下，精度高达：平面：±(2.5mm+1x10-6D)，高程：±(5.0mm+1x10-6D)



极佳的兼容性

VNet6具有极佳的兼容性，GNSS原始数据可以通过实时输出RINEX格式、BINEX格式实现和其他国内外已有CORS系统的无缝兼容，用于新建CORS系统或者扩容现有CORS 系统。



网络远程访问



用户可以在任何地方通过普通网页浏览器登陆到VNet6 ，下载观测数据，查看运行状态，修改系统配置，甚至可以通过网页对接收机进行系统升级、格式化或者重新启动等操作，完全实现远程控制。 该网页功能采用多级权限控制，可以针对不同级别用户开放部分或全部接收机配置功能，以确保接收机的安全。

工业级标准设计

工业级设计，坚固铝合金外壳，全密封防水、防尘；仪器两端特殊软橡胶圈设计，防震性能高。



丰富的数据接口方案



VNet6配备5个RS232数据端口，能同时连接两套数据通讯设备来广播RTK或RTD数据；高精度原子钟、气象仪、倾斜仪等其他传感器设备可以连接到VNet6，气象、倾斜数据可与GNSS数据记录在一起，并可自动一起下载到数据中心，为用户建立一个完善、多用途GNSS参考站提供了更大的灵活性。

扼流圈天线

VNet6可连接专业扼流圈天线及抑制板天线，能有效地降低多路径信号的影响，精确地跟踪目前所有的GNSS（全球导航卫星系统）发射的信号。



宽电压多模式供电

VNet6内置四个独立电源端口，可接受7V~36V电压输入，配备中海达不间断电源系统，支持交流电、蓄电池、太阳能及风能供电。在任何环境都能保持连续不间断运行。 并且接收机不论因任何原因引起掉电时，自动复位功能能够把接收机复原到最后的设置状态下继续工作。



性能指标

跟踪通道

◎ 72 通道

   GPS L1 C/A 码，L2C，L1/L2/L5

   GLONASS L1 C/A 和P码， L2 P码， L1/L2

◎ 空基增强系统

◎     WAAS，EGNOS，MSAS，L-Band (Omnistar)



定位精度

◎ 静态：

   平面：±(2.5mm+1x10^-6D)，高程：±(5.0mm+1x10^-6D)

◎ RTK

   平面：±(10 mm +1x10^-6D)，高程：±(20 mm +1x10^-6D)

◎ 初始化时间：小于30秒

◎ 初始化可靠性：一般大于99.9%



数据资料记录

◎ 内置储存容量：1GB

◎ 配置SD卡容量：4 GB

◎ 最大储存速率：20 Hz

◎ 储存格式：ZHD.RINEX,BINEX

◎ 命名选择的文件：多样化

◎     存入数据检索和调动：网络下载

◎     数据管理：支持循环存储



输入/输出格式

◎ 差分电文：CMR， CMR+， RTCM 2.3， RTCM 3.0，RTCM 3.1

◎ 观测值数据：ZHD，RINEX BINEX，

◎ 定位数据/状态信息：NMEA-0183 V2.30



接口

◎ 5个RS-232端口，支持气象仪，倾斜仪及其它传感器

◎ 1个以太网端口

◎ 1个外部时钟接口，支持外部高精度原子钟接入

◎ 4个电源输入口，相互独立

◎    1个GSM天线接口



通信

◎ 以太网：Rj45连接器，支持HTTP、NTRIP，支持10个同时存在的TCP/IP数据流

◎ 无线网：支持GPRS或CDMA接入

◎ 蓝牙：支持2.4GHz连接



安全

◎ 可选择的HTTP登录上网，实时认证，SSL认证

◎ 用户分级访问权限、每次支持10个用户同时登陆



用户界面

◎ 5个LED指示，2个按钮键盘，Web用户界面



电源

◎ 7 ~ 36v的直流电输入到五个端口

◎ 24Ah蓄电池可以工作50个小时以上。

◎ 功率4.6w



环境

◎ 工作温度：-40℃ ~ 65℃

◎ 存贮温度：-40℃ ~80℃

◎     防水防尘：IP67

◎     重量：500g

◎     大小：22.5×13.8×7cm

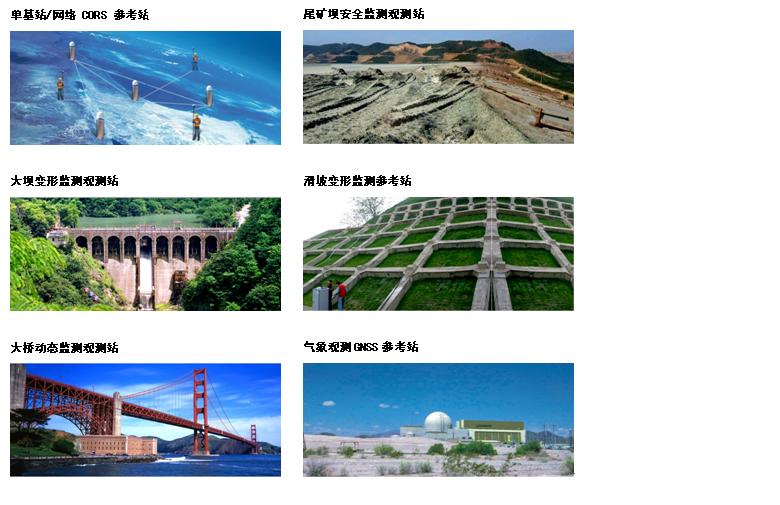

应用领域
