前，古人把山川、道路、树木如实画在羊皮上，用符号来记载或说明自己生活的环境、走过的路，这样的羊皮成了原始的地图，是古人外出狩猎或劳作的指南。甘肃天水放马滩秦墓出土了7幅地图，经过专家证实，其成图年代为秦始皇八年(公元前239年)，是迄今中国最早的实物地图。这组秦国最高标准的地图上标有82条地名、河流、山脉及森林资源的注记，虽然粗略，但是已经能够反映战国时期秦国所属的行政区域、地理概貌和经济概况。现实生活中，随处可见各种各样的地图，从社区示意图、城市旅游图到各类交通地图，地图在人类生活中同样起到了非常重要的作用。看地图的时候，你有没有感到好奇过，地图到底是如何制成的?三国时期数学家刘徽所著的《海岛算经》，成为古代测量的基本依据，不仅实现了直接测量向间接测量的飞跃，也为中国古代地图的绘制提供了有效的技术支持。而如今的地图绘制则采用卫星定位导航、激光雷达、航空全数字摄影等“高新尖”技术，使地图有了更丰富的内涵。



为了节省时间，测绘队员常常在野外进餐

调绘影像图的外业队员详细记录沿途的信息

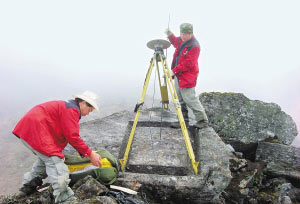

无论环境多复杂，外业人员都必须到达指定地点架设设备

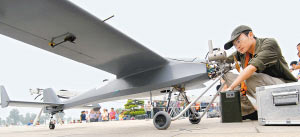

测绘队员调试摄影无人机

在正摄影像图标注调绘信息

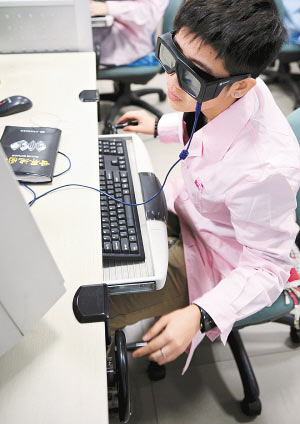

内业工作需要戴着立体眼镜双手并用，才能准确地在地形图上进行标注

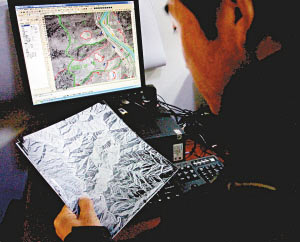

回到驻地，外业队员要及时将调绘结果输入电脑

凝聚着测绘人员心血的地图为南来北往的旅客提供可靠的出行指南

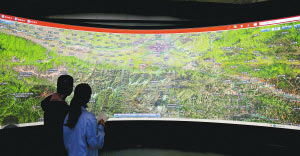

地形图能够反映详细的地形地貌

    简单来说，一幅地图的生产由室内工作和野外调绘共同完成。首先由无人飞机从高空拍摄连续的数码照片，并对航空影像未覆盖的区域，通过卫星影像进行补充，形成遥感影像资料。有了这些原始影像，内业工作人员在每一幅图片上制定坐标点位，为了准确测定点位的坐标和高程，外业人员需要前往实地，通过GPS系统测量准确点位，实际误差不能超过1米，这一切都是为恢复立体模型作准备。由于地球是圆形，卫星和航拍的影像会有变形，所以等这些数据传回到室内作业人员的电脑中时，内业人员需要对影像进一步纠正，这时候要戴上立体眼镜才能看清影像中的地形，就像用双眼从空中俯视地面一样逼真，同时还要双手操作控制器为影像增加控制点以修正影像。做好这一切，工作其实只进行了一半，剩下的外业调绘才是测绘工作中最为艰苦和耗时的。 　            　一张正射影像图、一台掌上智能电脑、一部照相机外加一些食物和水，这些东西就是外业测绘人员的基本装备，他们的工作是将沿途看到的每一处地理信息进行调查核实后，准确标绘在影像图上。这些信息包括：居民地、河流、交通设施、管线、植被、名称注记、境界、土质地貌和控制点等。有时对一些不明确的信息还需要向村民询问，哪怕是村民口中山头上的一座土地庙，或是山沟底的一处间歇溪流，外业人员都需要跑到跟前去核实。这样的工作是因为遥感影像上很多地理要素被遮挡住，所以必须到实地去调绘，同时需要实地测量植被高度，以便获得准确的信息。外业调绘完成后，内业工作人员将各类地理信息要素的调查信息编辑到计算机中进行数据整合，并且利用专用工具软件制作成三维地理模型，将地形图上的道路、河流、民居、植被等地理信息都“搬到”电脑里，制作一套三维影像，今后只要动一动鼠标，就能从各种角度观看立体的地形地貌。 　          今年7月，陕西省政府和国家测绘地理信息局联合开展了“陕西省秦岭地区1∶1万地形图空白区测图工程”，这项工程涉及西安、宝鸡、渭南、汉中、安康和商洛6市38县，5.7万平方公里，占陕西省总面积的28%。从9月启动外业工作以来，陕西省测绘地理信息局的400多名测绘人员深入镇巴、太白、宁陕、洋县、城固北等5个测区展开外业调绘，截至目前首批800多幅正射影像已经顺利完成。到2014年，全新的秦岭地形图和三维影像图将生产出来，可以在电脑上通过三维影像完全虚拟出整个巍巍秦岭，今后只要动一动鼠标就能从各种角度观看立体秦岭，尽览秦岭里的地理风貌。秦岭深处的一所房子、一口水井、一条羊肠小道都能在地图上反映出来，将极大地丰富我省地理信息资源，水系河流、地质地貌、陕南移民搬迁中的居民分布、移民新区选址规划、生态环境中尾矿库及乱砍乱伐现状等等情况都将一一摸清。这套数据还将为秦岭地区区域经济规划以及引汉济渭调水工程等我省上百个重点工程建设提供服务。除了为全省十二五期间的引汉济渭、西安——成都、西安——重庆快速铁路、陕南地区移民搬迁安置等上百个重点工程服务外，还将会把最新的秦岭地理信息输入到汽车导航和手机导航中，为前往秦岭的人选择最便捷的道路，让野外探险者减少迷路失踪事件。(来源:西安晚报）
